微型水質自動監測站
- 分類：環境監測
- 發布時間：2021-11-12 16:15:45
- 訪問量：0
產品描述：

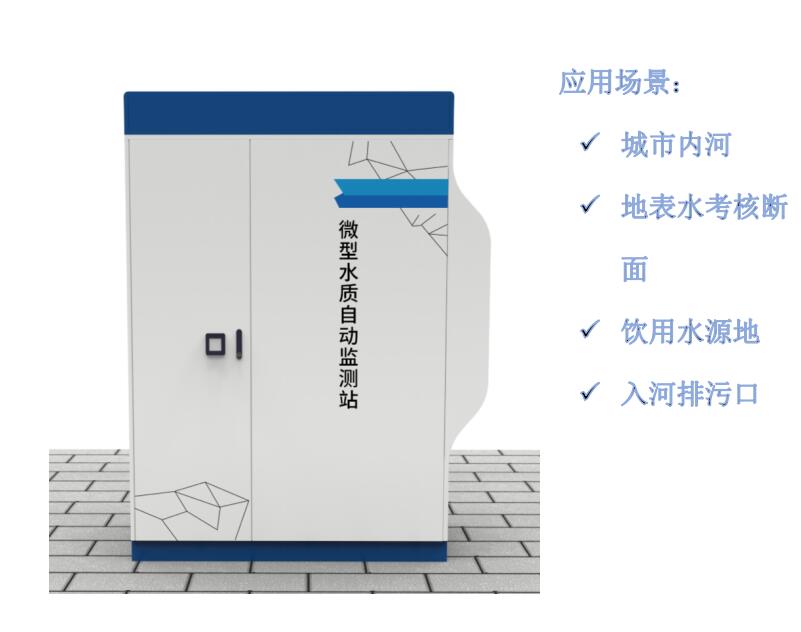

FGWQ-2000系列水質監測微型站以小型化儀表為核心，運用現代自動化、通信技術利將水質監測系統集成在戶外機柜中。主要針對當前在環保、水利或環境治理等應用場景中對高密度、低成本和高頻次等要求應運而生的新型水質在線監測產品。與傳統的水質自動監測站相比，微型站優勢明顯。其采用定制的可移動式監測機柜，外形美觀、搬遷便捷、建設成本低。設備集成度高，功能完善，運行可靠等優勢，占地面積小，無需征地，建設周期短、投資少，適合廣泛布點?？蓪崿F河長考核、污染溯源、水質評價和水質預警等功能。
產品構成
微型水質自動監測站由采水單元、預處理及配水單元、分析單元、數據采集與傳輸單元、控制單元、輔助單元等組成，可選配質控單元、遠程監控平臺。

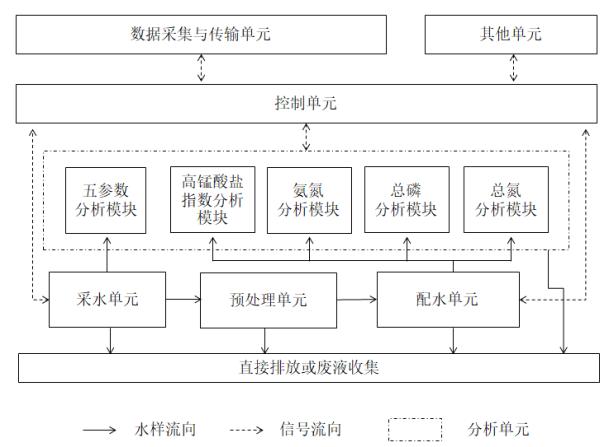

微型站基本構成圖
產品特點
● 一體化機柜，占地約1m2, 帶冷暖空調，帶電子門鎖及人性化的雨遮裝置；
● 支持常規九參數監測因子任意組合，可擴展葉綠素和藍綠；
● 科學的預處理系統，可滿足不同水體的監測要求；
● 分析儀原理滿足國家標準；
● 先進的質控功能，可自動實現零點核查、跨度核查、24小時零點漂移、24小時跨度漂移、加標回收率、平行樣測試等多種質控功能；
● 采用模塊化、智能化、高度集成化的設計理念，以低成本實現與傳統站房式水站相同的功能配置；
● 支持有線和無線傳輸，可適應戶外站點多場景需求；
● 建設周期短、現場工程簡易，方便移動、異地重建快。
性能指標
| 執行標準 | |
| 執行標準 | ◆ HJ/T 96-2003 pH水質自動分析儀技術要求 |
| ◆ HJ/T 97-2003 電導率水質自動分析儀技術要求 | |
| ◆ HJ/T 98-2003 濁度水質自動分析儀技術要求 | |
| ◆ HJ/T 99-2003 溶解氧（ DO ）水質自動分析儀技術要求 | |
| ◆ HJ/T 100-2003 高錳酸鹽指數水質自動分析儀技術要求 | |
| ◆ HJ/T 101-2019 氨氮水質在線自動監測儀技術要求及檢測方法 | |
| ◆ HJ/T 102-2003 總氮水質自動分析儀技術要求 | |
| ◆ HJ/T 103-2003 總磷水質自動分析儀技術要求 | |
| ◆ HJ/T 377-2019 化學需氧量（CODCr）水質在線自動監測儀技術要求及檢測方法 | |
| ◆ HJ 915-2017 地表水自動監測技術規范（試行） | |
| ◆ 戶外小型水質自動監測系統技術要求及檢測方法 | |
| 機柜集成 | |
| 機柜 | ◆ 柜體尺寸1400mm*710mm* 1950mm（長*寬*高），配置可收式雨棚，遮雨防曬； |
| ◆ 密閉性能好、防水防沖擊性能，滿足GJB870-90有關要求，柜體整體防護等級達到IP55以上； | |
| ◆ 配置環境監控功能：對站房溫濕度、煙霧、漏水進行實時監控，提升站房的安全性，減少意外發生，保障設備的運行； | |
| ◆ 柜內部進行隔熱保溫處理，夾層采用防火隔熱的巖棉； | |
| ◆ 配置集成空調，自動調節柜內溫度，保證柜體內部在室溫環境下，滿足系統及儀表對溫度的要求。 | |
| ◆ 安裝方式：落地式安裝 | |
| ◆ 重量：＜ 600kg | |
| ◆ 輸入電源：AC 220V ±10% 、 50Hz | |
| ◆ 滿載功率：＜3200W | |
| ◆ 通信方式:GPRS | |
| 采水單元 | |
| 采水單元 | 依據前期調查了解，針對現場情況，結合公司在以往類似項目中的經驗，提出的經濟適用的采水方案。能夠自動連續地與整個系統同步工作的采水單元，向系統提供可靠、有效的水樣。 |
| 配水預處理單元 | 采用多級預處理，滿足不同分析模塊對水樣的預處理要求。包括原水的靜置沉沙、精密過濾及配水等。采水單元提供水樣一部分進入五參流通池（注：五參數儀表用水不需要沉沙和過濾，直接由采樣泵供樣至流通池檢測）；一部分原水由過濾器除卻大顆粒雜質后流入沉淀池中，緩沖和靜置沉沙；再經過過濾進入采樣杯供分析儀表使用。 |
| 控制單元和數據采集傳輸單元 | 控制單元由工控機、PLC可編程控制器、無線或有線傳輸模塊組成。系統通過工控機PC軟件實現儀表測量控制，通過PLC實現系統采水、泵閥控制；工控機可通過有線網絡、GPRS、3G/4G無線網絡將測試的結果、儀表狀態上傳至信息化平臺。 |
| 輔助單元 | ◆ 含UPS、穩壓電源、防雷單元、視頻監控等部分。 |
| ◆ 視頻監控配置200萬像素高清紅外攝像機2套，觀測站房周圍及采水口環境，保護站房及采水設施不受破壞 | |
| ◆ UPS不間斷電源采用優質產品，能夠保證所有分析儀器能夠完成單次分析周期，控制系統、數據采集和通訊系統等設備不斷電。 | |
| ◆ 配備站房門禁系統，并自動記錄站房出入情況； | |
| ◆ 具有電源、信號等設施的防雷措施； | |
| ◆ 配備廢液自動處理單元或廢液收集單元，滿足兩周以上廢液量的收集。 | |
| 儀表性能 | |
| 水質五參數 | ◆ pH量程：0-14pH，溫度：0-60℃ |
| ◆ 電導率量程：10-2,000 us/cm，溫度：0-60℃ | |
| ◆ 溶解氧量程：0-20 mg/L、0-200%，溫度：0-45℃； | |
| ◆ 量程：0.01~4000NTU | |
| 氨氮 | ◆ 量程：0～10 mg/L，可調； |
| ◆ 零點漂移:≤0.02 mg/L | |
| ◆ 量程漂移:≤1.0% | |
| ◆ 重復性 ≤2.0% | |
| CODmn | ◆ 量程： 0～20mg/L，可調 |
| ◆ 零點漂移：±5% | |
| ◆ 量程漂移 ：±5% | |
| ◆ 重復性：±5% | |
| CODcr | ◆ 量程：0～5000mg/L， |
| ◆ 零點漂移：±5mg/L | |
| ◆ 量程漂移：±10% | |
| ◆ 重復性：≤5% | |
| 總氮 | ◆ 量程： 0～20mg/L，可調 |
| ◆ 零點漂移：±5% | |
| ◆ 量程漂移：±10% | |
| ◆ 重復性：±10% | |
| 總磷 | ◆ 量程：0～2mg/L，可調 |
| ◆ 零點漂移：±5% | |
| ◆ 量程漂移：±10% | |
| ◆ 重復性：±10% | |
